Что такое развёртки?

Это точный разворот боковой поверхности буквы с учётом толщины материала
Оптимальная толщина бортов для развёрток: ПВХ - 2,3,4 мм
Файлы развёрток

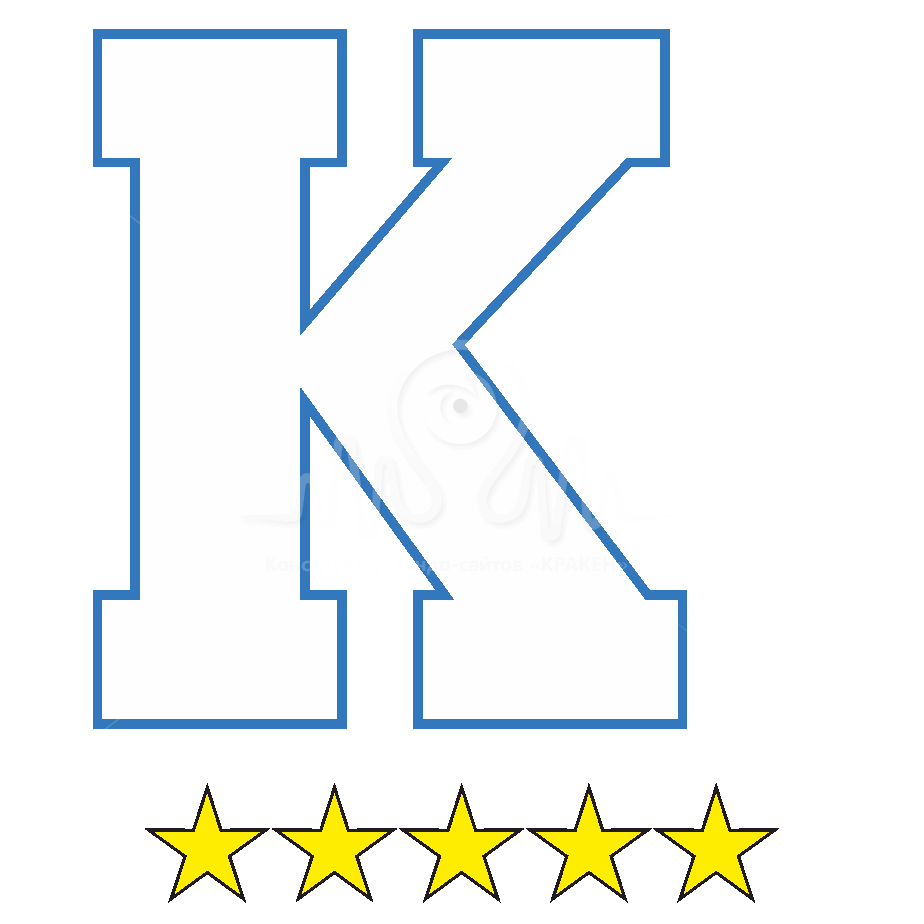

Какие буквы лучше подходят для развёрток?

Для первого заказа настоятельно рекомендуем варианты, аналогичные 4-5 звёздам.
Чем больше сгибов на букве/фигурном коробе - тем больше пользы от развёрток!

Как это работает?

Зачем нужны развёртки?

Рассмотрим пример вывески из 19 букв (20 объектов)
Шрифт с засечками
  • Развёртки на вывеску стоят - 400р.
  • Сварной каркас 250р.
  • Экономия на ЗП: 4000-5500р.
  • Если Вы работаете на сделке - то получите в смену в 2.5 раза больше
  • Изготовление вывески будет быстрее в 2.5 раза
  • Полный цикл изготовления вывески двумя сборщиками - 1 день (с фрезерной резкой и сваркой)
Для директологов и СЕО-шников

Документация

Входит в стоимость развёрток
  • Схема накатки плёнки
  1. Размеры плёнок для оклейки бортов
  2. Общая информация о заказе
  • Схема склейки букв
  1. Начальная точка и направление развёрток
  2. Высота буквы и длина соотв. развёртки
Притягивает лиды

Задание для фрезеровщика

Входит в стоимость развёрток
Вы можете отдать этот файл в любую фирму для резки БЕЗ доработок
  • Подробное задание на резку
  • Контакты для связи, на случай вопросов
  • Вектора разбиты по слоям
  • Компоновка развёрток (Экономия материала)
  • Отсутствуют повторные резы (Экономия погонных метров резки)
Для директологов и СЕО-шников

Готовый G-Code

Входит в стоимость развёрток
Управляющие Программы для фрезерного станка
Icon.tap
Icon.tap
SgibLine.tap
SgibLine.tap
End_H_Line.tap
End_H_Line.tap
СКОРОСТЬ

- Склейка букв быстрее в 5 раз

- Полный цикл производства вывески с монтажом быстрее в 2 раза
КАЧЕСТВО

- Задник не требует подгонки

- Новичок покажет качество профи

- Скруглённые углы на акриле
ОПТИМИЗАЦИЯ

- Готовые УП файлы

- Компоновка развёрток

- Нет повторных резов
ПРОСТОТА

- Метки на развёртках

- Схема склейки букв и накатки плёнки

- Подробное задание для фрезеровщика

Видео

Рационально ли у Вас на производстве используют время?
Перед резкой развёрток лист был закатан белой глянцевой плёнкой Oracal 641.
Буква получается уже с оклеенными бортами
Сварной каркас с быстрым и очень точным позиционированием подложек

www.Razvertki.ru

Прайс лист
  • Сроки выполнения от 1 до 24 часов
Стоимость услуг:
  • Оптимизация векторов под склейку
    бесплатно
  • Развёртка - 1 объект
    20 ₽
  • Минимальный заказ по развёрткам
    200 ₽
  • Сварной каркас
    от 250 ₽
  • Фрезерная резка по СПБ
    от 1000 ₽
  • Доставка по СПБ
    от 500 ₽
  • Нестандартные проекты
    Индивидуально
  • Производство наружной рекламы
    Индивидуально

Вопрос—ответ FAQ

Ответы на часто задаваемые вопросы
Как правильно клеить развёртки?
Последовательность:
  1. Придайте развёртке форму буквы
  2. Начните от любого угла, желательно от середины развёртки
  3. Перед тем как зафиксировать угол клеем - следите за следующим углом. У ПВХ в месте сгиба имеется небольшой ход, поэтому убедитесь в том, что Вы не вытянули сгиб
Лайфхаки:
  • При склейке букв с заранее закатанными бортами рекомендуется клеить через аптечный шприц, чтобы точно контролировать количество клея
  • Метки на развёртках показывают откуда начинается развёртка, поэтому схемы склейки букв не всегда вам будут нужны. Но для новичков обязательны
  • Чтобы подложка и буква идеально соответствовали друг другу - сразу после склейки буквы вставьте подложку и прогрейте букву феном!

Сварной Каркас
Теперь в дополнение к развёрткам Вы можете заказать сварной каркас, который поможет вам сделать вывеску быстрее и качественнее!
  • Не виден профиль, там где этого можно избежать.
  • Распиловка/Сварка начнется сразу после получения чертежей
  • Скорость и ТОЧНОСТЬ позиционирования задников
  • Список с длиной, количеством, углами и расстоянием для запила этих углов
  • Общие данные (общая длина, периметр и площадь покраски)
  • Для сварки дан вид сзади (Почти всегда достаточно положить шов только с одной стороны рамы, чтобы не шлифовать другую ( лицевую )
  • Это удобно! Получить к началу рабочего дня все необходимые файлы и чертежи!

Сварной каркас из видео - 250р.
Качество букв (Видео)
Перед резкой развёрток весь лист был закатан плёнкой по размерам.


Фрезерная резка (Видео)

Могу я заказать сразу несколько вывесок разной глубины, цветов?
Да, конечно!
Вы можете отправить файл CorelDraw на расчёт с векторами вывесок и для каждой должна быть указана толщина бортов и глубина букв. Если Вы хотите чтобы вывески были разбиты еще и по цветам бортов, то обязательно укажите для каждой цвет плёнки на боковую поверхность буквы.


Кидбург пример заказа с разными плёнками

В результате Вы получите файл на резку и схему накатки плёнки, в которых будут учтены данные каждой вывески.

Раскрой по цветам

В схеме чёткие размеры для накатки плёнки
Предусмотрен зазор в 3см на стык плёнок - для лёгкого попадания фрезой
Размеры на резку плёнки кратны 1 сантиметру для удобства производства, т.к плёнку Oracal удобно резать по клеткам с обратной стороны, размер которых  1см х 1см
Как я определю нужную развёртку?

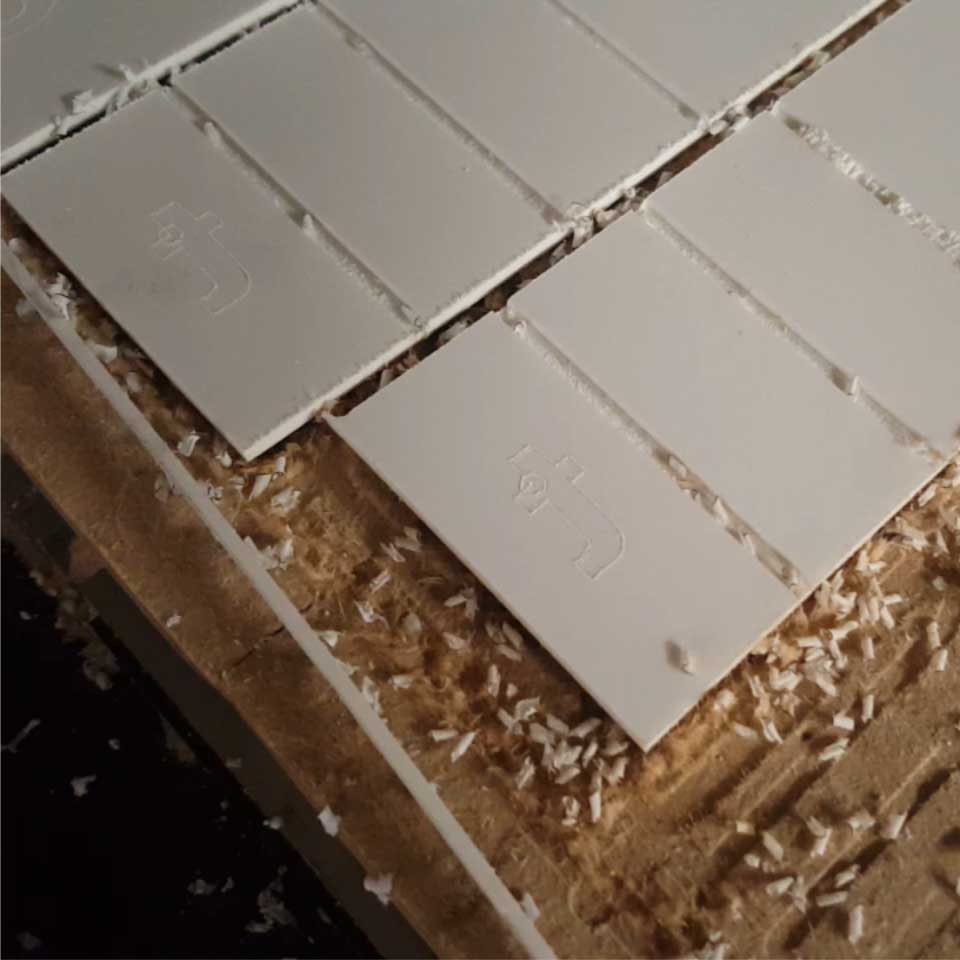

Каждая развёртка подписывается меткой на фрезерном станке.

Метки на развёртках


Метки делаются в зеркальном отображении, для того чтобы Вашим сборщикам было проще найти начальную точку склейки.
При одинаковых буквах разной высоты - в схеме склейки подписана длина развёртки и высота буквы которой она соответствует

Буква Е поиск развёртки
Смогут ли мне вырезать развёртки в другой фирме?
Да, конечно смогут!
  • Очень подробно написано задание для фрезеровки.
  • Файл сохраняется в CorelDraw 11 версии, которая откроется в любой фирме
  • Вектора разбиты и сгруппированы по слоям
  • Для связи в задании есть все контакты - если вдруг какие-то вопросы, то они будут адресованы не к Вам, а ко мне

Задание на резку
Что такое скругления на акриле под гибку бортов?
После 4 лет тестирования разных способов, с уверенностью можно сказать, что скругления на углах + развёртки придают букве очень привлекательный внешний вид, поэтому вектора по умолчанию делаются со скруглением!
Если Вам принципиально не нужно скругление - Вы можете удалить вектор со скруглением и сделать офсет(контур в CorelDraw) от внутреннего вектора под паз, на толщину бортов

Скругления схема



Скругления фото
Толщина бортов и материал развёрток
На данный момент подготавливаются развёртки бортов только из ПВХ. (Композит на стадии тестирования)
Рекомендованная толщина бортов для развёрток  2мм , 3мм, 4мм (возможны и другие варианты)
Опыт работы с развёртками из ПВХ 4 года
Что такое Icon.tap, End_H_Line.tap, SgibLine.tap?
Это файлы Управляющих Программ для фрезерного станка, которые сохранены в формате G-Code (mm)
Если  Ваш станок поддерживает этот формат (через Mach3 , USB накопитель и тд) , то вы сможете сэкономить время на подготовке файлов
Эти файлы - точная копия векторов в CorelDraw , расположение, нулевая точка - такая же

X и Y обнулите один раз исходя из Задания для фрезеровщика.CDR
При замене фрезы обнуляйте Z по поверхности стола

  • Файл Icon.tap - Управляющая программа для резки меток на развёртках.Установите гравёр, обнулите Z по поверхности стола, запускайте резку, фреза прорежет 0.2мм материала! При ПВХ 3мм Минимальная Z = 2.8 мм (Поверхность стола+Толщина материала - 0.2мм)
  • Файл SgibLine.tap - Управляющая программа для резки сгибов на развёртках.Установите фрезу 3мм, обнулите Z по поверхности стола, запускайте резку, фреза прорежет половину толщины материала! При ПВХ 3мм Минимальная Z = 1.5 мм (Поверхность стола+Толщина материала/2)
  • Файл End_H_Line.tap - Управляющая программа для финишной резки сгибов на развёртках.Установите фрезу 3мм (желательно с удалением стружки вверх, если у Вас закатан лист плёнкой), обнулите Z по поверхности стола, запускайте резку, фреза прорежет материал насквозь! Минимальная Z = 0 (Поверхность стола)
